Считаем эффективность применения реверсивного рекуператора

Дано:

Рекуператор работающий в паре 29 тыс руб 2шт 58 тыс руб

Монтаж 10 тыс руб (2 по 5)

Итого 68 тыс руб

Производительность 60куб.м. час

Потребляемая мощность 11Вт

Принцип действия 70 сек воздух движется из помещения и нагревает керамический элемент, 70 сек воздух движется с улицы и забирает накопленное тепло у керамического элемента.

Энергия аккумулируется в керамическом элементе.

Калькулятор эффективности теплообмена (счетчик он лайн) выдает данные до минус 30°С показывая КПД 77-79%

Под калькулятором содержится предупреждение: Внимание! Реальные показатели могут несколько отличаться от расчетных!

Объем керамического элемента 2500 куб. см. (плотность керамики в среднем 2г/куб.см), следовательно, его масса 5 килограммов.

4я ступень вентилятора 60 куб.м. час

Потребляемая мощность 11 Вт

Шум 39 дБ(А)

КПД 85%!!

Снижение потерь на вентиляцию 80%

Считаем техническое обоснование.

Табл. 1 Температурный диапазон при котором работа рекуператора возможна без образования конденста.

Цветом выделены сомнительные диапазоны работы рекуператора.

Желтый цвет – зона конденсации с образованием жидкой фазы

Синий цвет – зона конденсации с образованием льда

Исходя из данных этой таблицы, мы вправе предположить, что работа в режимах ниже минус пяти градусов невозможна или нежелательная из-за риска повредить установку вырабатывающейся влагой и ее замерзанием.

Максимальная энергия, которую способен усвоить рекуператор

Масса керамического элемента 5 кг

Теплоемкость керамики 0,85 кДж/кг*град

Дельта Т приточного и уличного воздуха для крайнего режима -5°С 17-(-5)=22°С

Дельта Т нагрева и охлаждения элемента рекуператора для крайнего режима -5°С на улице 23 – 1,44= 21,56°С

Энергия, запасаемая в рекуператоре за один цикл 0,85кДж/кг*град*5кг*21,56град=91,63кДж

Максимальная энергия, которую способен передать воздух при заданной дельте

Энергия, сообщаемая воздуху от рекуператора (при работе двух рекуператоров и количестве циклов по 70 сек за час 3600/70=51. Объем воздуха за цикл 60/51=1,18куб.м

1,18куб.м*1,3кДж/куб.м*град*22 град=33,7кДж или 9Вт за один цикл 70 секунд

Считаем экономическое обоснование.

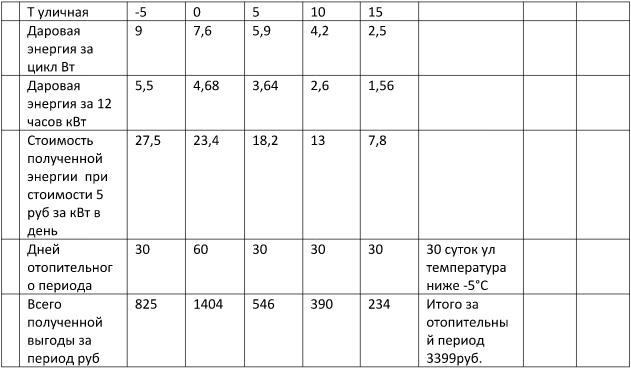

Таблица 2. Экономическая эффективность пары рекуператоров за сезон.

Идеальный расчет 3399 рубля за отопительный период (один сезон).

Реальные показатели скорее всего будут хуже. Но даже в этом идеальном расчете период окупаемости 68тыс руб/ 3399=20 лет. Без учета эксплуатационных расходов: фильтры, электроэнергия. И без учета необходимости обслуживания, неизбежного снижения производительности в связи со старением оборудования.

Вопросы

1. Мы рассмотрели характеристики рекуператора на 4й скорости. Но, как известно, КПД уменьшается с увеличением расхода. Вряд ли производитель указал самый низкий показатель по КПД. 77-78 % указано для первой скорости. На деле КПД обязательно будет меньше. Плюс, вернее минус к этому два вентилятора по 11Вт это минус 2 цикла работы вентилятора по 9 Ватт, а на деле три. Три цикла из 51го это 6 процентов минус от КПД (при температурах выше минус пяти КПД будет еще меньше за счет вычитания большего количества циклов). За вычетом снижения КПД от расхода воздуха, и от питания вентиляторов, действительный КПД не превысит 65% в лучшем случае. Следовательно количество полученной энергии в денежном выражении окажется меньше на те же 10-12% - 3399*0,9=3059 руб за отопительный сезон. Окупаемость удаляется за границу 22х лет. 68000/3059=22,23.

2. При температурах ниже минус пяти градусов будет образовываться конденсат. Неизбежно! В корпусе прибора, на фильтрах, на решетке. Конструкцией прибора отвод конденсата не предусмотрен. Придется выбирать по какой стене его сливать, по внутренней или по внешней. Сливаться по стене, будет каша из конденсата и пыли, черного цвета.

3. Замечательное решение использовать фильтры для защиты теплообменника от пыли. Но! Собрав пыль на фильтре в одном цикле, мы раздуваем ее обратным током в другом. Пока не успела въесться в фильтрующий элемент. Так и гоняем ее туда-сюда.

4. В расчетах мы обычно привязываем экономику к электричеству. А если посчитать расходы не по электроэнергии, а по газу. То вообще, никогда и ни зачем этот агрегат не нужен. А если посчитать электричество, но по ночному тарифу в два рубля. Срок окупаемости становится больше 32 лет.

5. А если вспомнить, что вентиляторы не работают столько и потребуется их замена лет через пять, то три замены за 20 лет, или шесть вентиляторов за срок окупаемости. Тоже не увеличивают смысл использования такого приспособления.

6. Очень важное конструктивное препятствие для применения такого приспособления - две дыры в стенах комнаты диаметром 180. Неплохой финал борьбы за герметичные окна, наполненные инертным газом, оснащенные К стеклом и прочей нужной ерундой. Не кажется ли это глупым делать дом-термос, сражаться за герметичность каждого стыка в ограждающих конструкциях, чтобы пасть жертвой необходимости делать в доме дырки.

7. Два прибора рассчитаны всего на одну комнату. Значит в соседней придется устраивать еще две дыры.

8. Не смотря на шумоподавление уличных шумов. Мы обречены слышать шум вентиляторов, пусть бесшумных, но все равно, слышимых. И привыкнуть к этому шуму будет не просто в связи с меняющейся тональностью вентиляторов, работающих в разные стороны каждые 70 секунд.

Поневоле сделаешь вывод о том, что найти причины для применения подобных приспособлений в своем доме, очень непросто!

Цитата: Керамический элемент теплообменника предотвращает пересыхание воздуха в жилом помещении и обеспечивает комфортный внутренний микроклимат.

Цитата: Благодаря использованию рекуператора MARLEY, исключается повышенный уровень влажности, и, как следствие, появление плесени, грибка

Как такое может происходить одновременно? С повышенным уровнем влажности все просто – удалили излишнюю влагу на улицу, а вот с предотвращением пересыхания воздуха в помещении как быть? Откуда возьмется влага для предотвращения пересыхания?

В монтажный комплект входит утепленный кожух, исключающий промерзание рекуператора или появление конденсата при температуре до -30°.

Возникает вопрос: как работает кожух (приспособление, судя по названию, наружное по отношению к рекуператору) когда холодный воздух прогоняется через внутренности теплоаккумулирующего элемента?
